風扇葉片逆向設計

客戶與精易迅技術約好時間，帶樣件過來掃描。希望通過三維掃描儀掃描獲取風扇扇葉的三維數據建立數模圖，用于后續產品的逆向設計、質量檢測等應用。

面臨問題

風扇葉片逆向設計解決方案

客戶有負責逆向畫圖的技術人員，帶樣件過來只需要獲取3D數據，用于后期逆向建模，二次設計出更好的產品。根據客戶的需求，精易迅技術工程師采用白光三維掃描儀PTS-A，非接觸式掃描扇葉，方便、快捷的為客戶獲取風扇葉片的三維數據模型。

1、精易迅技術工程師和客戶溝通需求，觀察被掃樣件，確定能否對樣件進行掃描前表面處理。

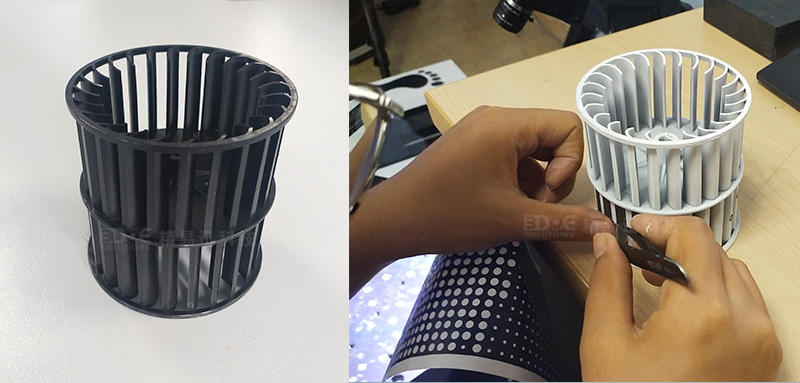

2、表面處理：被掃描樣件為黑色，需要對表面噴粉貼標記點。

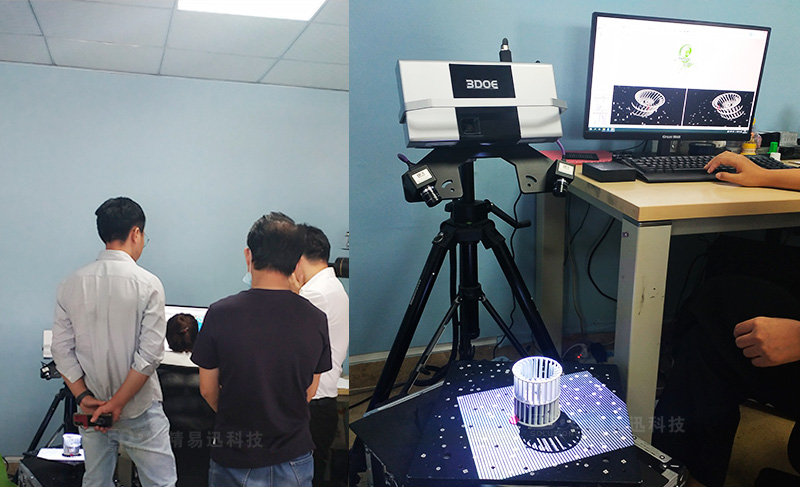

3、通過PTS-A拍照式三維掃描儀掃描扇葉，獲取風扇葉片高精度的三維點云數據。

4、通過逆向設計軟件Geomagic Studio處理得到風扇葉片STL格式的三維模型；

5、將風扇葉片三維數據導入逆向建模軟件（Pro/E、UG）進行逆向建模；

6、利用逆向建模軟件處理得到的風扇葉片CAD數據，即可用于二次設計、外觀質量檢測等應用；
